聚乳酸（PLA）是目前生产生物基 / 可生物降解塑料材料最重要的生物聚酯。然而，目前其机械性能和加工性能仍阻碍了热塑性塑料的使用。在温度只有 60 °C 左右的时候，标准的无定形 PLA 就会开始软化。因此该材料不适合广泛应用，例如用作餐具和热灌装容器。
一、提高PLA耐热性能的两种方法
目前提高其耐热性主要有两种方法。一种是提高PLA 结晶，但是需要专门的设备，加工时间也较长，因而成本效益更低。
基于PLA的不同溶液在提高耐热性方面的比较
另一种提高耐热性的方法是将 PBS 混合到 PLA 中。这种方法无需专门的设备或延长加工时间。但是，PBS/PLA 混容时要求 PBS 的含量不能超过 20%，这个含量不足以让混合物的耐热性达到 100 °C。
二、增容剂对PBS/PLA共混改性的影响
在PBS/PLA 混容时，采用瓦克的VINNEX®可以提高其耐热性，消除混溶间隙，VINNEX®是基于聚醋酸乙烯酯的增容剂，添加15~20%可使聚合物以任何混合比例均匀混合。VINNEX®能够显著降低PBS的再结晶倾向， 从而确保其初始性能可以保持稳定。
VINNEX®使得在传统的注塑成型、挤出成型和热成型设备中加工耐高温生物聚酯混合物变得更加容易。由于再结晶倾向降低 以及熔融强度提高，通过热成型可以形成 稳定的三维结构。
添加VINNEX®和未添加的对比图

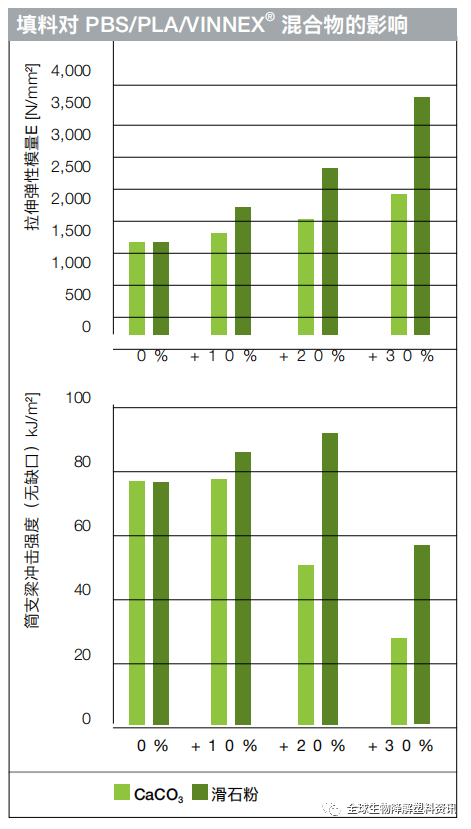

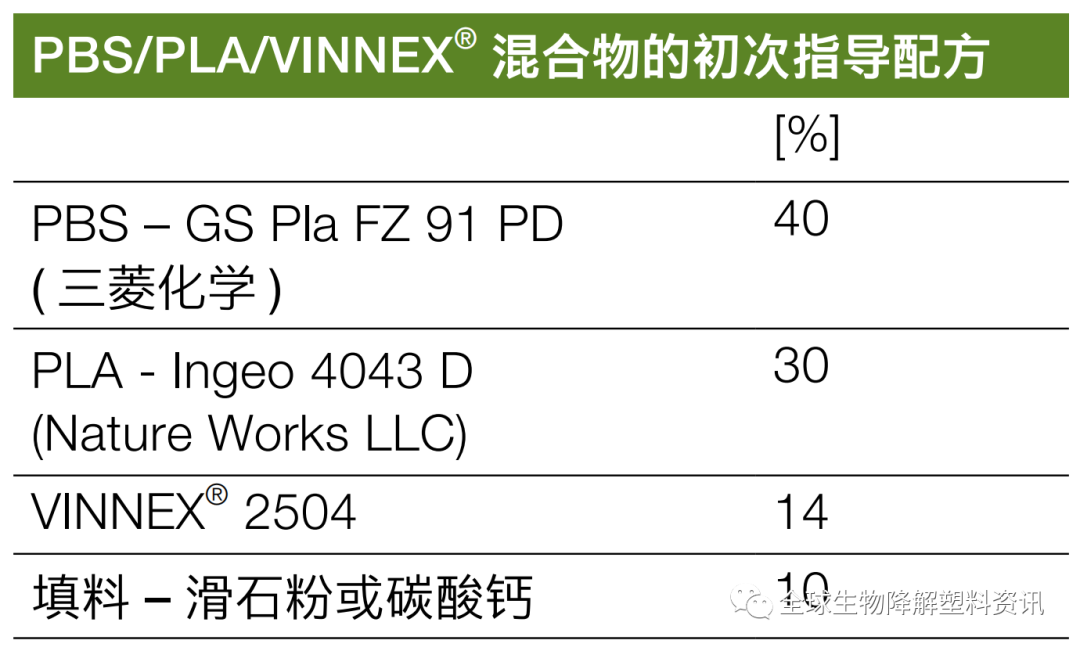

通过VINNEX®的添加可提高其耐热性，再添加填料可以提高其成本效益和改进物理性能，如添加20%的滑石粉，可以提高拉伸弹性模量E（刚性量度）和冲击强度。
文章资料来源：瓦克化学产品介绍
更多生物降解塑料资讯，请关注全球生物降解塑料资讯视频号。截图识别二维码加入生物降解微信群。
点击阅读原文即可报名
